第3章艇體澆注系統仿真分析
3.1引言
澆注系統設計包括流道布置方式選擇、澆注口及抽氣口位置設計，其設置關系到樹脂能否順利填充模腔。相對于澆注系統布置可能引起的干斑、氣泡、富脂等缺陷，最為嚴重的是充模過程中樹脂發生固化反應。由于樹脂固化時間有限，而艇體尺寸大、形狀復雜，所需充模時間長，為了保證模腔填充完全，合理的澆注系統必須盡可能的減小充模時間。在艇體真空導入成型過程中，由于澆注系統設計不合理導致充模時間過長，樹脂在充模未完成時發生固化交聯反應的情況時有發生。因此，對澆注系統進行優化，控制充模時間顯得尤為重要。目前，國內艇體真空導入成型工藝設計主要依靠經驗和試驗，為了得出合理的澆注系統，往往需要進行多次試驗。而游艇本身屬于小批量制件，采用傳統工藝設計方法大大增加了制造成本，使企業喪失了競爭優勢。
為此，本文利用有限元方法對艇體真空導入成型澆注系統進行優化。首先建立了艇體模型，其次對常用澆注系統設計方式進行分析，并結合艇體自身特點對流道布置方式進行仿真優化。最后，在最優流道布置基礎上針對不同澆口間距進行仿真，并利用插值模擬，以最短充模時間和最小制造成本為目標得出最優澆口位置。

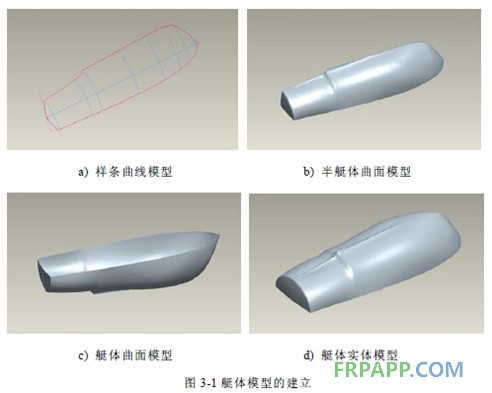

3.2艇體三維模犁的建立

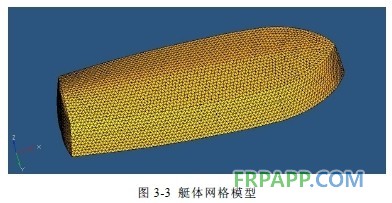

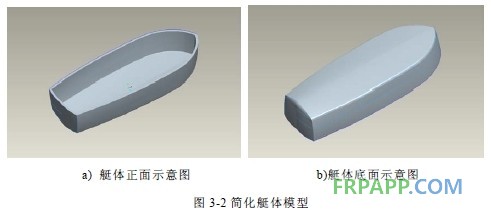

為了對艇體進行有限元分析，本節建立12m玻璃鋼沿海休閑游樂艇三維模型，其主要參數如表3-1所示。
