當(dāng)FRP受拉伸載荷時(shí)，樹脂的纖維因粘結(jié)在一起，產(chǎn)生的變形也是一致的，由于玻纖的彈性模量比樹脂高，所以在一定載荷和變形的情況下，纖維比樹脂將產(chǎn)生更大的內(nèi)應(yīng)力；在斷裂前，纖維和樹脂是同時(shí)受載，如果斷裂延伸率不一致，那就不能“齊心協(xié)力”了。因此，象彈性模量一樣，必須選擇兩者相近的為佳。實(shí)際上，常用的聚酯和玻纖的斷裂延伸率有一定的差距，聚酯為1～2%，玻纖為3%左右，玻纖越細(xì)，斷裂延伸率越大。

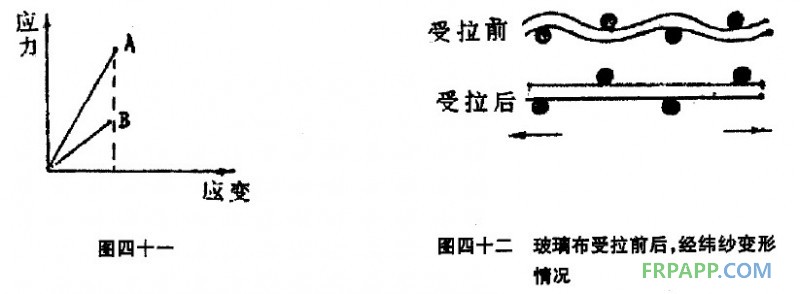

圖四十一中A代表單向玻纖，B代表樹脂，兩者以不同的斷裂延伸率在應(yīng)力、應(yīng)變圖上的反映，樹脂的延伸率(B)，比玻纖的延伸率(A)小，當(dāng)FRP受拉伸時(shí)，在纖維達(dá)到斷裂之前，樹脂首先破壞，并造成應(yīng)力集中，制件也就迅速破壞。在相同應(yīng)變下，纖維在A處斷，用力較大。樹脂在B處斷用力較小。
用玻璃布增強(qiáng)的FRP，當(dāng)經(jīng)向或緯向受到拉伸時(shí)，則纖維由彎曲狀被拉直，那么，另一方向的緯向或經(jīng)向纖維，則更加彎曲，如圖四十二，同時(shí)，布的厚度也相應(yīng)增加，樹脂也同時(shí)產(chǎn)生變形，若延伸率小，則層間樹脂將要斷裂，產(chǎn)生分層。如果樹脂和布受力后的應(yīng)變相近，則兩者因能協(xié)調(diào)一致。強(qiáng)度也就提高了。
魯ICP備2021047099號(hào)
