絡紗機斷紗及留重檢測系統，不但能檢測斷紗，還能檢測留皮；系統穩定可靠，使用壽命長，經兩年現場使用驗證，可以長期安全使用。該系統減輕了工人的勞動強度的同時又提高了勞動生產率，產品質量大大提高，取得了經濟效益和社會效益雙豐收。在便于一線檢測人員工作同時，本系統更利于絡紗車間紗架的統一管理，方便后期管理人員形成生產報表，及整體的把控產品質量。
?
產品特點
1.每層紗架可有32個檢測單元組成，每個顯示控制單元控制5層紗架；
2.每個檢測單元主要完成如下任務：
斷紗檢測：每個檢測單元自動檢測是否發生了斷紗，針對TEX-267紗，速度260米/分的情況下，穩定可靠的檢測斷紗，自動報警，延時停車。可以消除紗卷抖動，人為干擾等異常。速度檢測1500米/分；
留重檢測：能夠按照上位機設置的留重克數，自動檢測是否到達留皮設定重量，自動報警，延時停車；
稱重重量：80kg；
3.顯示控制單元主要完成如下任務：
顯示控制單元連接4-5條通信的鏈路，每條連接32個檢測單元；
當出現斷紗、留重不足、合股數多或少時，控制相應變頻器延時停車；
設置本紗架的留重克數，合股數，停車延遲時間等參數；
效率計算。可以保存30天，及每個小時的紗架效率；
顯示本紗架的故障信號；
預留和服務器連接的硬件和軟件通道，方便多臺絡紗機聯網，獲取生產數據，用于管理決策；
4.服務器
可以連接4條鏈路，每條鏈路可以連接32個紗架；
主要完成的數據統計、分析、查詢等任務，為管理者提供真實的資料；
可以實時監控每個紗架的運行情況；
可以設置每個紗架的參數；主要完成生產現場的數據統計、分析、查詢等任務，為管理者提供真實的資料。
設備圖集

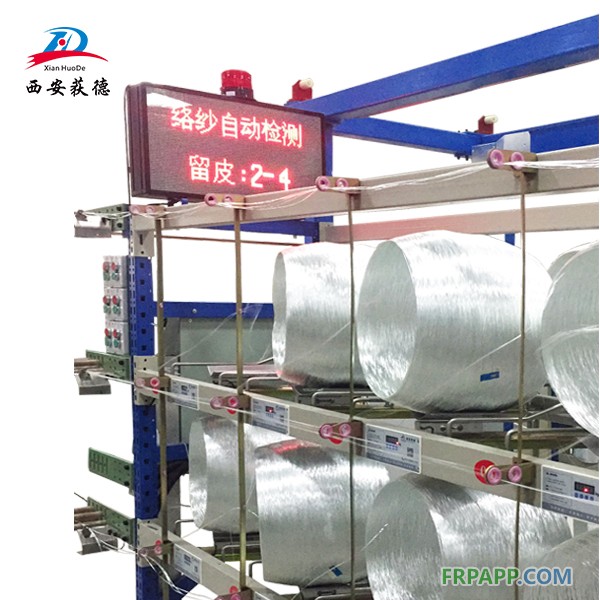

絡紗機斷紗及留重檢測系統
絡紗機斷紗及留重檢測原理圖
