石墨烯是一種在熱、電、力學性能等方面具有獨特優勢的新型碳材料，研究石墨烯片層與高分子鏈之間的相互作用不僅具有理論意義，而且為開發功能高分子復合材料提供技術支撐。寧波材料所在實現石墨烯產業化制備的基礎上，進一步開展石墨烯/高分子復合體系相關研究，揭示石墨烯與高分子基體之間的非共價建結合機理，由此提出非化學法改善高分子與石墨烯間界面粘結的新方法。

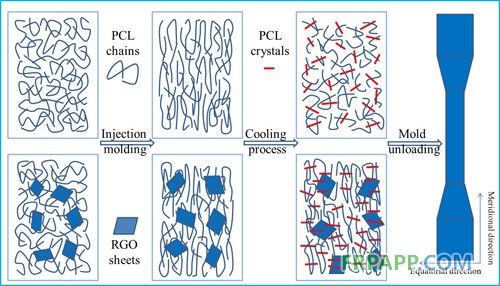

眾所周知，石墨烯由sp2雜化的碳原子緊密排列而成，其中碳-碳鍵長約為0.142nm，相鄰兩個六圓環的面心距為0.246nm。石墨烯片層表面與聚己內酯（PCL）片晶間存在晶格匹配關系，可誘導PCL分子鏈在其表面附生結晶，從而產生“物理鉚合”作用，顯著提高二者之間的界面粘結性（Ind. Eng. Chem. Res.2013. 52, 15824-8）。研究人員繼而研究了注塑過程中石墨烯對PCL分子取向與結晶的影響，發現在附生結晶和空間限制雙重作用下PCL分子鏈的松弛抑制現象（Compos. Sci. Technol.http://dx.doi.org/10.1016/j.compscitech.2014.03.012），這為制備高各向異性高分子復合材料提供了基礎。研究人員還通過靜電吸附制備了UHMWPE/石墨烯抗靜電復合材料，由于形成了石墨烯三維網絡結構，所以具有較低的導電逾滲值（Compos. Sci. Technol.2013. 89, 180-5；中國發明專利申請號：201310317580.2）。以上研究得到國家自然科學基金（51273210；51273207；51003117）和寧波市重點科技創新團隊（2009B21008）的支持，并作為研究基礎申請獲批寧波市石墨烯產業化應用開發專項1項（2013B6009）。
魯ICP備2021047099號
